Lớp lót buồng đốt là một trong những bộ phận chịu ứng suất cao nhất trong động cơ{0}}máy bay. Hoạt động ở nhiệt độ cao liên tục, những lớp lót này phải đối mặt với hai chế độ hư hỏng nghiêm trọng:
Vết nứt do mỏi nhiệt:Chu kỳ dừng-khởi động động cơ lặp đi lặp lại tạo ra sự chênh lệch nhiệt độ mạnh, dẫn đến các vết nứt nhỏ làm ảnh hưởng đến tính toàn vẹn của cấu trúc.
Xây dựng quy mô:Ở nhiệt độ lên tới 800 độ, các hợp kim kém chất lượng có thể hình thành cặn lỏng lẻo, bong ra, làm mỏng lớp lót và có khả năng làm hỏng các cánh tuabin ở hạ lưu.
Cấp độ hàng không vũ trụ-của chúng tôiTấm kim loại GH3030được thiết kế đặc biệt để giải quyết những thách thức này.GH3030là hợp kim có nhiệt độ-cao cơ bản dành cho ống lửa và ống lót, mang lại độ tin cậy mà thiết kế động cơ của bạn yêu cầu.
Yêu cầu ngay bảng giá GH3030 và tài liệu tuân thủ AS9100

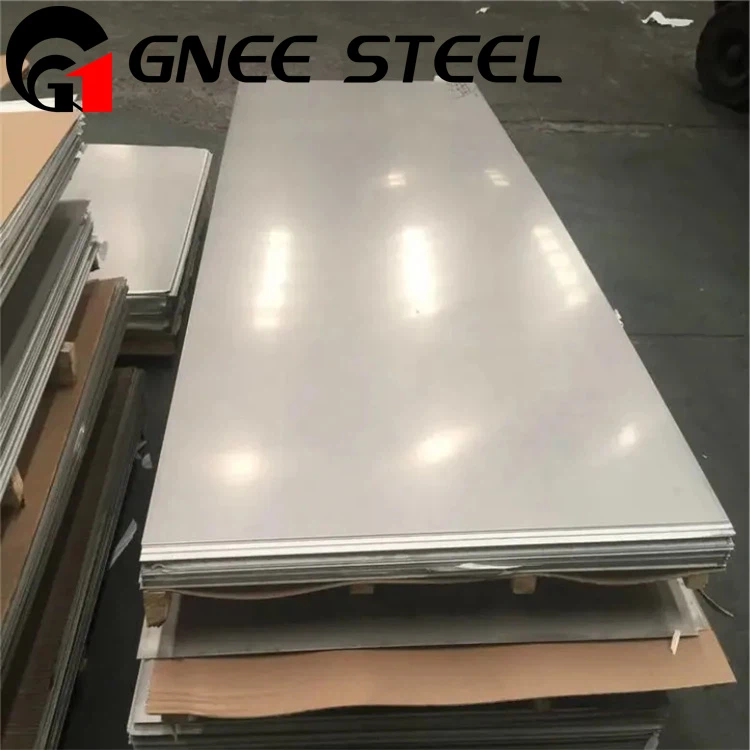

Tấm kim loại siêu hợp kim GH3030 dùng làm lớp lót buồng đốt
Tấm kim loại siêu hợp kim GH3030 dùng làm lớp lót buồng đốt
Tấm GH3030 là tấm hợp kim nhiệt độ cao-được gia cố bằng dung dịch rắn gốc niken-(chứa khoảng 80% niken và 20% crom), được sử dụng rộng rãi trong gia công kim loại tấm trong lĩnh vực hàng không vũ trụ và công nghiệp, đặc biệt thích hợp cho lớp lót buồng đốt. Nó được đánh giá cao nhờ khả năng chống oxy hóa tuyệt vời, hiệu suất mỏi nhiệt và đặc tính hàn/dập vượt trội.
Chất liệu hợp kim 75 là gì?
hợp kim niken-crom
Hợp kim NIMONIC 75 (UNS N06075/W.Nr. 2.4951 & 2.4630) là hợp kimHợp kim crom 80/20 niken{2}}có bổ sung titan và cacbon có kiểm soát.
Các dạng sản phẩm phổ biến của GH3030
Hợp kim này được cung cấp ở nhiều dạng khác nhau, bao gồm cả tấm, thanh và ống cán nguội, với độ dày thường từ 0,08 mm đến 200 mm.
Hiệu suất kỹ thuật tấm hợp kim GH3030
Vật liệu GH3030 của chúng tôi vẫn giữ được cấu trúc austenit một pha, đảm bảo độ dẻo và độ ổn định tuyệt vời ngay cả sau hàng nghìn giờ bay.
| Tài sản | Hiệu suất GH3030 | Lợi ích cho lót đốt |
| Nhiệt độ dịch vụ tối đa | 800 độ - 900 độ | Chống lại các điểm nóng cục bộ và biến dạng nhiệt. |
| Tốc độ oxy hóa | Nhỏ hơn hoặc bằng 0,05 mm/năm (ở 800 độ) | Không chia tỷ lệngăn chặn sự mỏng đi của bộ phận và hư hỏng ở hạ lưu. |
| Tính hàn | Cao cấp (TIG/Plasma) | Lắp ráp không có vết nứt cho các hình dạng ống lửa phức tạp. |
| Cuộc sống mệt mỏi | Độ bền mỏi nhiệt cao | Kéo dài MTBO (Thời gian trung bình giữa các lần đại tu). |
Thành phần hóa học hợp kim nhiệt độ cao GH3030 - UNS GH30 / XH78T
| C | Cr | Ni | Ti | Al | Fe | Mn | Sĩ | P | S | Củ |
| Nhỏ hơn hoặc bằng 0,12 | 19.0-22.0 | Bal. | 0.15-0.35 | Nhỏ hơn hoặc bằng 0,15 | Nhỏ hơn hoặc bằng 1,5 | Nhỏ hơn hoặc bằng 0,7 | Nhỏ hơn hoặc bằng 0,8 | Nhỏ hơn hoặc bằng 0,02 | Nhỏ hơn hoặc bằng 0,02 | Nhỏ hơn hoặc bằng 0,20 |
Độ bền cơ học của tấm hợp kim nhiệt độ cao GH3030-ở nhiệt độ cao
| Giá trị | |
|---|---|
| Độ bền kéo (σb) ở 800 độ | Lớn hơn hoặc bằng 140 MPa |
| Cường độ năng suất (σp0,2) ở 800 độ | Lớn hơn hoặc bằng 100 MPa |
| Độ giãn dài (δ5) ở 800 độ | Lớn hơn hoặc bằng 50% |
Nhấp để tải xuống tệp PDF hợp kim GH3030 ngay bây giờ
Sản xuất tấm GH3030 có độ tinh khiết cao-: Ưu điểm của VIM + ESR
Trong lĩnh vực hàng không vũ trụ, độ tinh khiết của vật liệu là sự khác biệt giữa thành công của sứ mệnh và thất bại thảm hại. Chúng tôi loại bỏ các tạp chất dạng vết (như Phốt pho và Lưu huỳnh) gây ra các vết nứt do mỏi bằng cách sử dụng quy trình tinh chế kép:
Quá trình VIM + ESR
VIM (Nung chảy cảm ứng chân không):Đảm bảo kiểm soát nguyên tố chính xác và loại bỏ khí hòa tan.
ESR (Tái nấu chảy bằng điện):Tinh chỉnh cấu trúc hạt và loại bỏ các tạp chất phi kim loại, mở rộng đáng kểVòng đời vật chấtdưới chu trình nhiệt.
Kết quả:Một tờ GH3030 cókích thước hạt đảm bảo(Cấp 5 hoặc mịn hơn) mang lại độ dẻo và khả năng chống nứt tối đa trong quá trình kéo sâu và hàn.
Ưu điểm của GH3030 so với các vật liệu khác
GH3030thường được sử dụng trong buồng đốt như một sự nâng cấp trực tiếp lênThép không gỉ 310S. Nó thể hiện khả năng chống mỏi nhiệt và biến dạng leo vượt trội, tuổi thọ sử dụng của nó thường gấp 2-4 lần so với 310S.
Yêu cầu về hàng không vũ trụ-Tờ GH3030 cấp & Báo giá nhanh
Tại sao nên chọn nguồn GH3030 từ Gnee Steel?
Như mộtNhà cung cấp cấp 1đối với ngành hàng không vũ trụ toàn cầu, chúng tôi không chỉ cung cấp kim loại; chúng tôi cung cấp tổng cộngĐảm bảo chất lượng:
✅️Chứng nhận AS9100 & ISO 9001:Tuân thủ đầy đủ các tiêu chuẩn quản lý hàng không vũ trụ nghiêm ngặt nhất.
✅️Cán chính xác:Chúng tôi cung cấp độ dày từ 0,5 mm đến 3,0 mm với-dung sai cực kỳ chặt chẽ dành cho các thiết kế nhạy cảm với trọng lượng-.
✅️Truy xuất nguồn gốc đầy đủ:Mỗi tờ giấy được cung cấp đầy đủ3.1 Chứng chỉ kiểm tra nhà máy (MTC)phân tích chi tiết nhiệt và kích thước hạt.
✅️Giá sỉ:Hưởng lợi từGiá nhà máy trực tiếpvà một lượng lớnTrong kho-còn hàngvìVận chuyển toàn cầu nhanh chóng.
Giấy chứng nhận Gnee Steel GH3030
📦 Đóng gói và vận chuyển
Tất cảHợp kim gốc nikenSản phẩm được đóng gói bằng các phương pháp sau:
Pallet gỗ hoặc thùng
Bao bì chống ẩm-
Nhãn có nhãn số lò, tiêu chuẩn và kích thước
Vận chuyển trên toàn thế giới bằng đường biển, đường hàng không hoặc chuyển phát nhanh
Liên hệ với chúng tôi để nhận báo giá xuất khẩu mới nhất cho Hợp kim GH3030
Câu hỏi thường gặp
Câu hỏi 1: GH3030 có thể xử lý các điểm nóng 1000 độ không?
Trả lời: Có, GH3030 có thể chịu được các điểm nóng cục bộ lên tới 1000 độ trong thời gian ngắn mà không bị tan chảy. Tuy nhiên, nếu thiết kế của bạn yêu cầu dịch vụ liên tục ở nhiệt độ 950 độ +, chúng tôi khuyên bạn nên nâng cấp lênGH3128hoặcGH3044để có được độ bền-nhiệt độ cao vượt trội.
Câu hỏi 2: Bề mặt hoàn thiện được khuyến nghị cho lớp lót đốt là gì?
Đáp: Chúng tôi đề xuất mộtủ sánghoặcđồ chuahoàn thành. Các tấm của chúng tôi có độ nhám Ra Nhỏ hơn hoặc bằng 0,8μm, lý tưởng cho các ứng dụng phủ rào cản nhiệt (TBC) tiếp theo.
Câu 3: Làm thế nào để bạn đảm bảo tuổi thọ mỏi của tấm?
Trả lời: Khả năng chống mỏi phụ thuộc nhiều vào kích thước hạt và độ tinh khiết. Bằng cách sử dụngTinh chế ESRvà xử lý dung dịch có kiểm soát, chúng tôi đảm bảo cấu trúc hạt đồng nhất chống lại sự hình thành vết nứt.
Câu hỏi 4: Bạn có cung cấp dịch vụ cắt laser tùy chỉnh cho các hình dạng lớp lót phức tạp không?
Đ: Chắc chắn rồi. Chúng tôi cung cấpChế tạo tùy chỉnhbao gồm cả việc cắt laze có độ chính xác cao-dựa trên bản vẽ CAD của bạn, giúp bạn tiết kiệm thời gian trong dây chuyền lắp ráp.
