Trong kỹ thuật hàng không vũ trụ, “cấp thương mại” thường là chưa đủ. Một trong những thách thức lớn nhất mà các kỹ sư phải đối mặt khi thiết kế tấm lót buồng đốt, tấm chắn nhiệt hoặc ống xả là hiện tượng mỏi sớm.
Vậy đặc điểm chính củatấm hợp kim Nimonic 75 (GH3030) chất lượng cao-? Điều quan trọng nằm ở hai khía cạnh sau:
Độ tinh khiết hóa học:Các tạp chất dạng vết như phốt pho (P) và lưu huỳnh (S) di chuyển đến ranh giới hạt ở nhiệt độ cao, dẫn đến hiện tượng giòn và nứt.
Độ chính xác bề mặt và độ dày:Trong các thiết kế hàng không vũ trụ với yêu cầu về trọng lượng cực kỳ nghiêm ngặt, ngay cả độ lệch độ dày chỉ 0,05 mm hoặc sự hiện diện của các vết rỗ nhỏ trên bề mặt cũng có thể dẫn đến sự tập trung ứng suất cục bộ, cuối cùng gây ra hư hỏng nghiêm trọng.
TạiThép Gnee, chúng tôi giải quyết những thách thức này bằng các giải pháp vật liệu có độ tinh khiết cao-, cung cấp bảng phân loại hàng không vũ trụ-vượt tiêu chuẩn ASTM và GB.
Yêu cầu bảng dữ liệu kỹ thuật và giải pháp Nimonic 75 cao cấp
Hướng dẫn cung cấp tấm Nimonic 75 (GH3030) chất lượng cao-cho ngành kỹ thuật hàng không vũ trụ
Hướng dẫn cung cấp tấm Nimonic 75 (GH3030) chất lượng cao-cho ngành kỹ thuật hàng không vũ trụ
Hướng dẫn này cung cấp thông tin cần thiết để cung cấp-kim loại tấm Nimonic 75 chất lượng cao (cũng tuân thủ tiêu chuẩn GH3030 hoặc UNS N06075 của Trung Quốc) cho các ứng dụng kỹ thuật hàng không vũ trụ. Kim loại tấm Nimonic 75 là kim loại tấm hợp kim crom 80/20 niken-có khả năng chống oxy hóa ở nhiệt độ-cao tuyệt vời, độ bền vừa phải và khả năng tạo hình/khả năng hàn tốt.

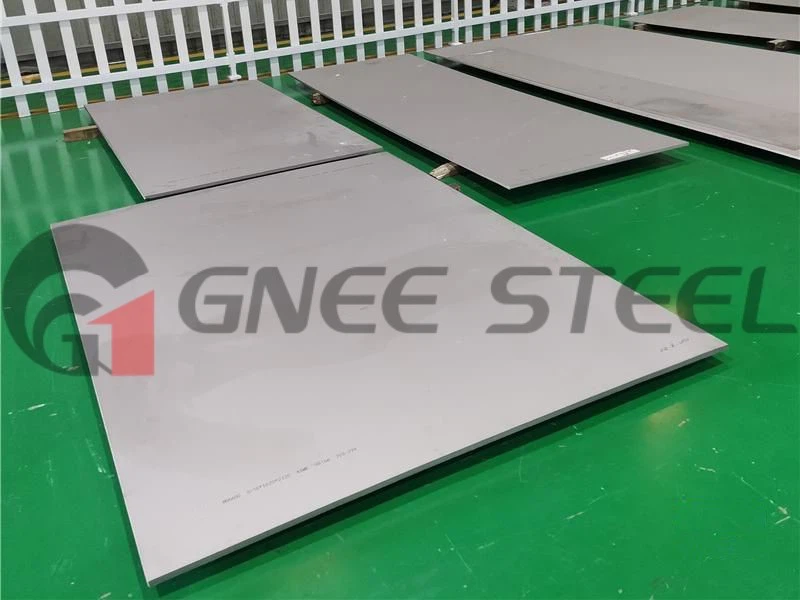

Vật liệu NIMONIC 75 là gì?
Hợp kim NIMONIC 75 là hợp kim crom 80/20 niken{3}} được bổ sung thêm titan và cacbon. Hợp kim này ban đầu được giới thiệu vào những năm 1940 để sản xuất cánh tuabin. Nó dễ gia công và hàn, có khả năng chống ăn mòn, tính chất cơ học và khả năng chịu nhiệt tốt.
1. Các thông số và tiêu chuẩn kỹ thuật chính của tấm kim loại GH3030
Để đáp ứng các yêu cầu về hàng không vũ trụ, các nhà cung cấp phải tuân thủ các tiêu chuẩn vật liệu nghiêm ngặt (ví dụ: một sốNimonic 75 sản phẩmphải tuân thủAMS 5699, những người khác vớiBS Nhân sự 5/504).
Tên sản phẩm: Nimonic Alloy 75, UNS NO6075, W.Nr. 2.4630, W.Nr. 2.4951, GH3030 (Trung Quốc).
Tấm GH3030 – Thành phần hóa học
| Yếu tố | Nội dung (%) | Ghi chú |
|---|---|---|
| Niken (Ni) | Số dư (Lớn hơn hoặc bằng 75,0) | Phần tử ma trận; cung cấp khả năng chống ăn mòn và-ổn định nhiệt độ cao |
| Crom (Cr) | 19.0 – 22.0 | Cung cấp khả năng chống oxy hóa và ăn mòn |
| Sắt (Fe) | Nhỏ hơn hoặc bằng 1,5 | Bị giới hạn nghiêm ngặt để duy trì các đặc tính cơ sở-niken |
| Titan (Ti) | 0.15 – 0.35 | Tăng cường giải pháp-rắn vững chắc bổ sung |
| Nhôm (Al) | Nhỏ hơn hoặc bằng 0,15 | Hạn chế nghiêm ngặt để ngăn chặn sự hình thành pha có hại |
| Cacbon (C) | Nhỏ hơn hoặc bằng 0,12 | Carbon thấp cho khả năng hàn tốt |
| Mangan (Mn) | Nhỏ hơn hoặc bằng 0,70 | Chất khử oxy |
| Silic (Si) | Nhỏ hơn hoặc bằng 0,80 | Chất khử oxy |
| Phốt pho (P) | Nhỏ hơn hoặc bằng 0,030 | Thấp cho độ dẻo dai tốt |
| Lưu huỳnh (S) | Nhỏ hơn hoặc bằng 0,020 | Thấp cho khả năng làm việc nóng tốt |
| Đồng (Cu) | Nhỏ hơn hoặc bằng 0,20 | Phần tử dư |
Thành phần điển hình:Ni (cân bằng), Cr (18,0-21,0%), Fe (< 5.0%), Si (< 0.30%), Co (≤ 5.0%), Cu (≤ 0.50%).
Tình trạng vật liệu: Đã ủ(thường được sử dụng nhất để tạo hình) hoặcvẽ lạnh lùng.
Kích thước:Độ dày tấm phổ biến dao động từ0,1 mm đến 100 mm; các ứng dụng hàng không vũ trụ yêu cầu-dung sai độ chính xác cao.
Nhấp để tải xuống tệp PDF hợp kim GH3030 ngay bây giờ
2. Tấm Gnee Steel GH3030 sử dụng quy trình nóng chảy kép VIM + ESR
Để đạt được trạng thái "Cao cấp", Nimonic 75 (GH3030) của chúng tôi trải qua chiến lược nấu chảy kép nghiêm ngặt-:
Quá trình nấu chảy kép VIM + ESR
VIM (Nung chảy cảm ứng chân không):Được thực hiện trong điều kiện chân không sâu để loại bỏ các khí hòa tan (O, N, H) và đảm bảo phân tích nhiệt hóa học được cân bằng hoàn hảo.
ESR (Tái nấu chảy bằng điện):Hoạt động như một quá trình lọc cuối cùng, loại bỏ các tạp chất phi kim loại và tạo ra cấu trúc hạt đồng nhất, dày đặc.
Bảng dữ liệu "Độ tinh khiết cao":
| tạp chất | Thông số tiêu chuẩn (%) | Hạng "Cao cấp" của chúng tôi (%) | Lợi ích cho hàng không vũ trụ |
|---|---|---|---|
| Phốt pho (P) | Nhỏ hơn hoặc bằng 0,015 | Nhỏ hơn hoặc bằng 0,008 | Ngăn chặn sự hóa lỏng ranh giới-của hạt |
| Lưu huỳnh (S) | Nhỏ hơn hoặc bằng 0,015 | Nhỏ hơn hoặc bằng 0,005 | Không tạp chất cho tuổi thọ mỏi tối đa |
| Khí (O, N) | – | Cực-Thấp | Cải thiện tính toàn vẹn cấu trúc và độ dẻo |
Nhấp để tìm hiểu về quy trình chế tạo kim loại tấm Gnee Steel GH3030
3. Quy trình sản xuất tấm Nimonic 75 tấm chất lượng cao và đặc tính vật liệu
Chống oxy hóa:Nhiệt độ tối đa lên tới 1000 độ (1830 độ F) trong môi trường oxy hóa.
Độ bền cơ học (Sau khi ủ):Độ bền kéo khoảng 750 MPa (109 ksi); Cường độ năng suất khoảng 275 MPa (40 ksi); Độ giãn dài khoảng 35%.
Tình trạng bề mặt:Bề mặt sạch, bóng, sẵn sàng để xử lý trực tiếp, thường đạt được thông qua quá trình ủ trong không khí có kiểm soát.
4. Chứng nhận và đảm bảo chất lượng hàng không vũ trụ
Việc cung cấp sản phẩm cho ngành hàng không vũ trụ đòi hỏi phải có các chứng nhận nghiêm ngặt để đảm bảo độ tin cậy.
Quản lý chất lượng:Nhà cung cấp phải nắm giữChứng chỉ AS9100 (Hàng không vũ trụ và Quốc phòng) và ISO 9001.
Kiểm tra/Kiểm tra:Vật liệu phải đi kèm vớiChứng chỉ EN 10204 Loại 3.1 hoặc 3.2 (kiểm tra của bên thứ ba).
Phương pháp kiểm tra:Bao gồm kiểm tra độ bền kéo, kiểm tra độ cứng và phân tích thành phần hóa học.
Kiểm soát ô nhiễm:Kiểm soát chặt chẽ hàm lượng tạp chất (ví dụ hàm lượng chì dưới 0,005%).
Giấy chứng nhận Gnee Steel GH3030
5. Tổng quan thông số kỹ thuật kim loại tấm Nimonic 75
| Tài sản | Nimonic 75 (GH3030) Cao cấp | Tiêu chuẩn thương mại |
| quá trình nóng chảy | VIM + ESR | Lò hồ quang điện (EAF) |
| Cấu trúc vi mô | Một pha{0}}đồng nhất | Các biến thể hạt vừa phải |
| Chống mỏi | Đặc biệt | Tiêu chuẩn |
| Tiêu chuẩn | BS HR5, ASTM B168, GB/T 15062 | Chỉ GB/T 15062 |
Yêu cầu giá sỉ và thời gian giao hàng cho bo mạch GH3030 ngay lập tức
📦 Đóng gói và vận chuyển
Tất cảHợp kim gốc nikenSản phẩm được đóng gói bằng các phương pháp sau:
Pallet gỗ hoặc thùng
Bao bì chống ẩm-
Nhãn có nhãn số lò, tiêu chuẩn và kích thước
Vận chuyển trên toàn thế giới bằng đường biển, đường hàng không hoặc chuyển phát nhanh
Liên hệ với chúng tôi để nhận báo giá xuất khẩu mới nhất cho Hợp kim GH3030
Câu hỏi thường gặp
Câu hỏi 1: Chính xác thì lợi ích của lớp hoàn thiện được ủ sáng "giống như gương"{1}}là gì?
Đáp: Lớp hoàn thiện bề mặt mịn hơn (Ra Nhỏ hơn hoặc bằng 0,4μm) làm giảm diện tích bề mặt dễ bị oxy hóa cục bộ. Đối với các lớp lót hàng không vũ trụ, lớp hoàn thiện này cũng đảm bảo rằngLớp phủ rào cản nhiệt (TBC)tuân thủ đồng đều hơn, kéo dài tuổi thọ của bộ phận.
Câu hỏi 2: Bạn có thể cung cấp Nimonic 75 tờ với kích thước hạt được đảm bảo để vẽ sâu không?
Đ: Vâng. Chúng tôi thường đảm bảo kích thước hạt làCấp 5 hoặc cao hơn. Điều này đảm bảo rằng vật liệu có độ dẻo vượt trội trong quá trình tạo hình phức tạp và kéo sâu các ống lửa.
Câu 3: Tài liệu của bạn có hoàn toàn tuân thủ BS HR5 không?
Đ: Chắc chắn rồi. Của chúng tôiLớp hàng khôngNimonic 75 được sản xuất để đáp ứng hoặc vượt qua các tiêu chuẩn quốc tế BS HR5, AMS 5598 và ASTM B168.
Câu hỏi 4: Bạn có cung cấp giảm giá số lượng lớn cho các chương trình bảo trì hàng không vũ trụ (MRO) không?
Đ: Vâng. Với tư cách là nhà sản xuất hàng đầu, chúng tôi hỗ trợ-các hợp đồng MRO dài hạn vớiGiá bán buônvà quản lý hàng tồn kho chuyên dụng.
